锅炉可以有很多分类方式，可以从本体结构、燃烧方式、炉内烟气压力、燃料（能源）、用途、固定情况、锅炉的通风方式、水循环的方式等方面进行划分，按供应介质可分为热水锅炉、蒸汽锅炉等。那么锅炉顾名思义就是“锅”和“炉”的基本组成部分，“锅”：为吸热部分，“炉”：为放热部分。
燃油和燃气锅炉的结构形式是接近的。

燃烧过程、传热过程和汽化过程是三个基本过程

燃油燃气锅炉的类型以及工艺原理你知道吗？(图1)

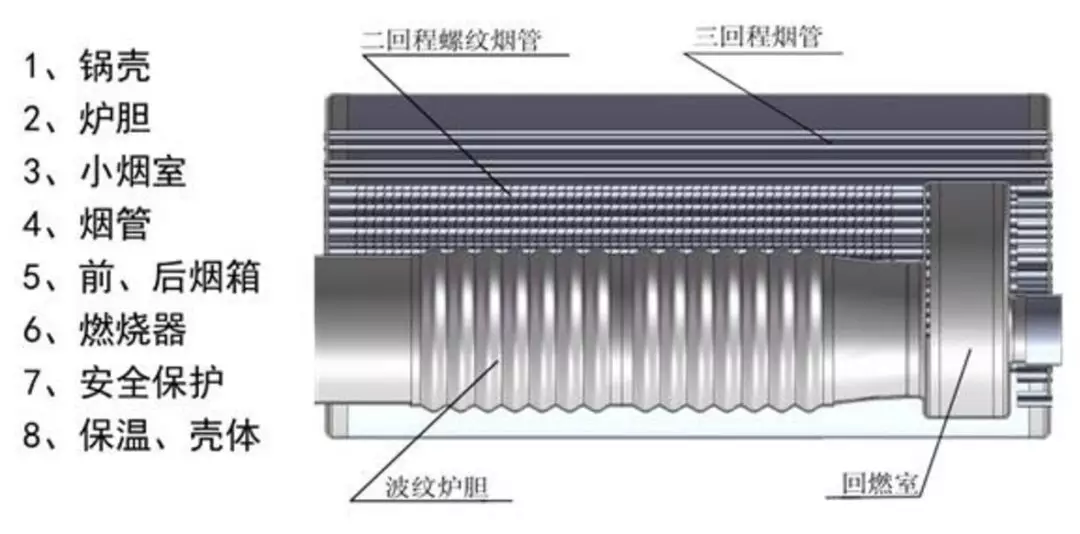

燃油燃气锅炉的基本构造：
与煤锅炉相比，燃油燃气锅炉的结构特点：
1、采用室燃烧无需炉排设施的；
2、没有排渣出口和除渣设置
3、火焰监测,熄火保护,防爆等安全措施采用自动化燃烧系统
4、燃油锅炉有油雾化器而燃气锅炉没有。
同煤锅炉一样，燃油燃气锅炉分为蒸汽锅炉和热水锅炉；也分为水管锅炉和火管锅炉。
水管锅炉组成：
锅筒（俗称气包）、锅炉管束、水冷壁、集箱（D型、A型和O型均为卧式布置，燃烧器水平安装，操作检修方便，宽大和高度尺寸较小，长度伸缩较大，其中D型在布置过热器和尾部受热面时更灵活，应用范围广。）：
火管锅炉包括：
1.锅壳：筒形压力容器，壳内有水和蒸汽，壳外为各种阀门，仪表，管子；
2.封头：锅壳的封口部分；
3.火筒（炉胆）：筒形炉膛，是燃烧空间和辐射受热面。即燃烧室。
4.火管（烟管）：烟气在管内冲刷的对流受热面根据炉胆后部烟气折返空间的结构形式可分为：干背式锅炉和湿背式锅炉。区别为干背式锅炉其后部烟气折返空间由耐火材料围成；湿背式锅炉其后部烟气折返空间由浸在炉水的回燃室组成。
直流锅炉：
直流锅炉是锅炉给水靠给水泵压力在受热面中一次通过产生蒸汽的锅炉。它的特点是结构简单，主要由盘管和汽水分离器组成，效率高。

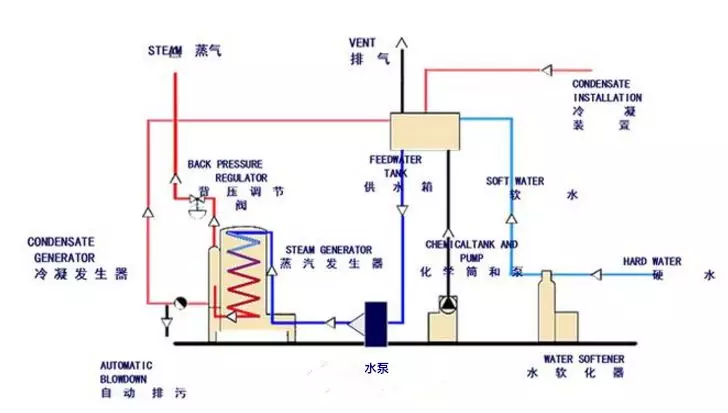

蒸汽发生器：

燃油燃气锅炉的类型以及工艺原理你知道吗？(图2)
