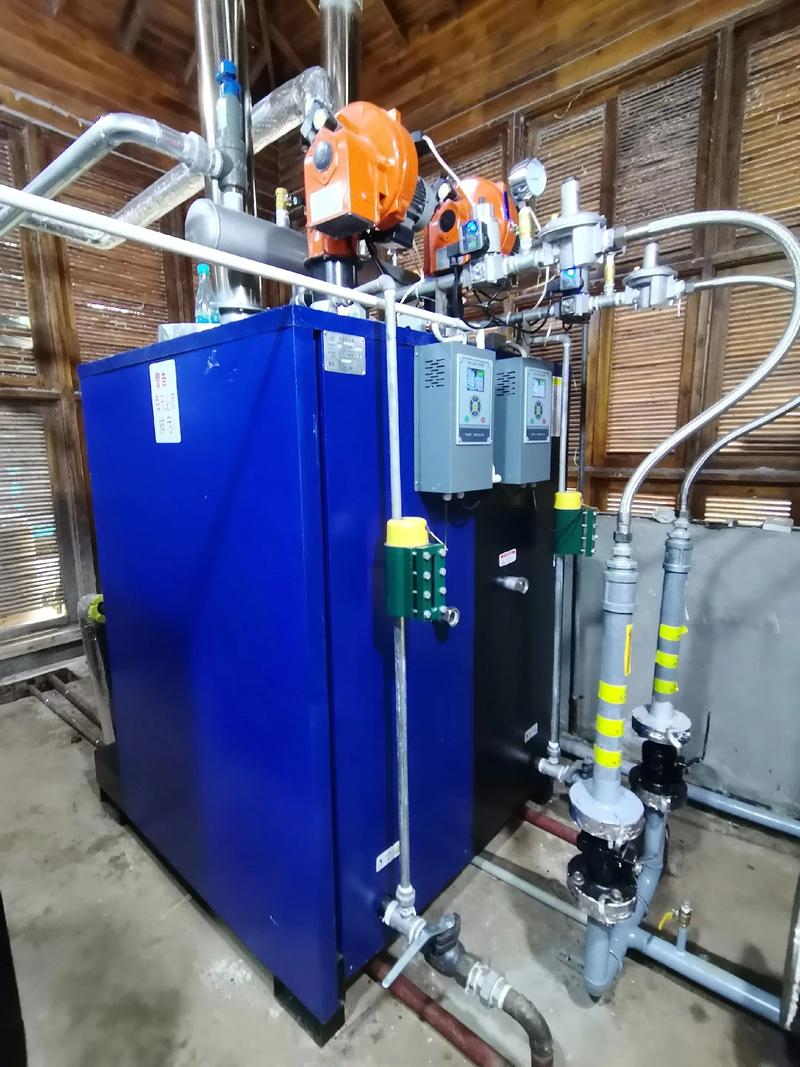

如何正确安装燃气蒸汽发生器

燃气蒸汽发生器作为一种高效、清洁的热能设备，在现代工业生产中应用广泛。正确的安装是确保设备安全运行和高效工作的关键环节。本文将详细介绍燃气蒸汽发生器的安装前准备、具体安装步骤、注意事项、验收标准以及常见问题解决方法，帮助您顺利完成安装工作。

一、安装前准备工作

1. 场地选择要求

• ‌位置选择‌：应挑选干燥、通风良好的空间，远离易燃、易爆物品及腐蚀性气体4
• ‌地基要求‌：选择平稳的安装地点，避免地基不坚实或存在明显的倾斜1
• ‌环境条件‌：确保安装地点通风良好，避免蒸汽发生器受到湿度、高温等环境影响1
• ‌空间布局‌：设备四周要留有足够的散热空间，便于维修，空间不能密闭8

2. 设备检查

• 检查蒸汽发生器的外观和内部零部件是否完好无损1
• 清洁安装地点，确保没有杂物和灰尘，避免影响蒸汽发生器的正常运行1
• 检查水源和电源是否满足蒸汽发生器的要求，确保供水和供电的稳定性1

3. 工具与材料准备

• 准备合适的PPR管和阀门用于水管连接7
• 准备220V铜芯线用于电源连接，电压波动大时需配备稳压器7
• 准备排气管(建议不超过4米)和疏水阀7
• 准备安全阀、压力表、水位表等安全附件18

二、详细安装步骤

1. 基础安装

1. ‌基础复测‌：确保锅炉的安装基础稳固可靠，测量基础纵横中心线及就位基准线12
2. ‌吊装就位‌：使用起重设备将燃气蒸汽锅炉等设备搬运至安装位置，确保锅炉的纵横中心线与基础中心线对齐12
3. ‌找正调平‌：通过精确调整确保锅炉的水平度和垂直度达到设计要求12

2. 管道连接

1. ‌水管安装‌：

   • 根据蒸汽发生器的型号和规格，选择合适的水管进行连接
   • 确保水管连接牢固，不漏水1
   • 使用橡塑保温材料对冷水管道进行保温14

2. ‌燃气管道安装‌：

   • 使用专用管道连接，在连接处必须用管箍紧固18
   • 安装燃气阀组、燃气过滤器和燃烧器11
   • 检查燃气管道的密封性，确保无泄漏25

3. ‌蒸汽管道安装‌：

   • 蒸汽管路采用岩棉或硅酸铝进行保温14
   • 连接处应密封良好，避免蒸汽泄漏1
   • 总汽阀管道上至少有一个弯头，否则应加装伸缩管27

3. 电气系统安装

1. 将蒸汽发生器的电源线连接到电源插座上，确保接线正确，不松动1
2. 设备电源电缆和设备额定功率要匹配，防止电缆发热8
3. 设备需要接地，电源进入设备之前必须安装漏电保护装置8
4. 检查水位报警和水位控制系统的电极式自控装置27

4. 安全附件安装

1. ‌安全阀安装‌：

   • 安全阀应在水压试验后铅直安装27
   • 安全阀应接装排汽管，将排汽导向锅炉房外安全处27
   • 安全阀的开启压力应符合相关标准1

2. ‌压力表安装‌：

   • 压力表刻度盘上应划出红线，指示出工作压力27
   • 压力表校验合格后封印，压力表考克旋转灵活，不得漏水27

3. ‌水位表安装‌：

   • 水位表下部泄水管必须接入安全之处27
   • 水位表应有指示最高、最低安全水位和正常水位的明显标志27

三、安装注意事项与安全规范

1. 安全操作规程

• 必须严格遵守安全操作规程，确保设备的安全运行13
• 安装涉及燃气泄漏、压力控制等安全风险，需严格遵循"选址-管道-设备-验收"四阶段安全规范16
• 蒸汽发生器属于特种设备，安装单位应取得省质监局颁发的特种设备安装资格证书21

2. 冬季防冻措施

1. 设备安装在室内的，需保证蒸汽锅炉房温度在5℃以上6
2. 设备安装在室外的，给水管路、水泵、纯水机、原水箱、纯水箱必须做好保温措施6
3. 所有的进水管路和出水管路必须做好保温措施6
4. 长时间不运行时，需将冷凝器内的残留水用气泵吹出6

3. 管道密封要求

• 所有接口必须紧固，漏气会影响效率并存在安全隐患7
• 蒸汽管道连接处应密封良好，避免蒸汽泄漏1
• 排气管应保持通畅，避免积聚过多的水蒸气1

4. 其他注意事项

• 蒸汽发生器不能安装在过于潮湿的环境中，过热的环境也不行8
• 配备水处理系统，使用优质软化水或纯净水，减少水垢对加热元件的腐蚀8
• 安装完成后，建设单位应向国家质量监督局特种设备检验所申报锅炉水压试验和安装监督检验21

四、安装验收标准

1. ‌特种设备规范‌：

   • 锅炉内胆水容量>30L属于压力容器，国家特种设备20
   • 燃气蒸汽锅炉的安装、维修与改造单位应取得特种设备安装资格证书21

2. ‌验收流程‌：

   • 施工完成后，建设单位应向国家质量监督局特种设备检验所申报锅炉水压试验和安装监督检验21
   • 检测合格后，由国家质监局、国家特种设备检验院、县质监局参加整体验收21

3. ‌年度检验‌：

   • 锅炉每年检验一次，未经定期安全检查的锅炉不准使用21
   • 锅炉的安全附件安全阀每年定期检查，压力表每六个月检查一次21

4. ‌验收检查项目‌：

   • 检查所有连接部位是否紧固，确保不漏水、不漏气1
   • 检查蒸汽发生器的控制系统是否正常工作，各个参数设置是否准确1
   • 进行试运行，观察蒸汽发生器的运行情况，确保其正常工作1
   • 检查蒸汽发生器的安全装置是否灵敏可靠，如安全阀、压力表等1

五、常见安装问题及解决方法

1. 点火失败

• ‌可能原因‌：燃气供应问题、点火电极故障、火焰探测器故障28
• ‌解决方法‌：
  • 检查燃气供应是否正常
  • 检查点火电极是否清洁、位置是否正确
  • 检查火焰探测器是否工作正常28

2. 蒸汽压力不足

• ‌可能原因‌：燃气压力不足、给水系统问题、压力控制器故障28
• ‌解决方法‌：
  • 检查燃气压力是否在正常范围内
  • 检查给水系统是否畅通
  • 检查压力控制器设置是否正确28

3. 异常噪音

• ‌可能原因‌：风机、水泵、管道等部件松动或堵塞28
• ‌解决方法‌：
  • 检查风机固定螺栓是否松动
  • 检查水泵是否有异物卡住
  • 检查管道是否有堵塞或共振现象28

4. 漏水问题

• ‌可能原因‌：管道连接不牢固、阀门密封不良、密封件老化28
• ‌解决方法‌：
  • 紧固松动的管道连接
  • 更换密封不良的阀门
  • 更换老化的密封件28

5. 水质相关问题

1. ‌结垢问题‌：

   • 使用纯水净水器、树脂软化水、RO反渗透除盐水或脱盐水29
   • 定期清理燃烧器的喷嘴和点火针2

2. ‌腐蚀问题‌：

   • 给水无除氧会导致氧腐蚀和二氧化碳引起的弱酸性腐蚀29
   • 应定期对安全阀、压力表等安全附件进行校验2

六、结语

正确安装燃气蒸汽发生器是确保设备安全、高效运行的基础。通过本文介绍的安装前准备、详细步骤、注意事项、验收标准和常见问题解决方法，您应该能够顺利完成安装工作。请记住，安装过程中如有不确定的地方，应联系专业技术人员进行指导或操作，切勿自行拆解或改装设备，以免引发安全事故。安装完成后，定期维护和检查同样重要，及时解决潜在问题，以保证设备长期稳定运行。
